BASELIFT 6200 est un élévateur de plan de travail dont les moteurs sont à fixer au mur. Il offre une grande souplesse d’adaptation pour correspondre aux besoins de chaque utilisateur. L’aménagement du plan est à définir selon les fonctionnalités attendues : évier, plaques de cuisson, tiroirs ou planche à découper intégrés.
Un espace est laissé libre sous le plan pour le passage des jambes de l’utilisateur. Les moteurs, la tuyauterie, les câbles… peuvent être dissimulés par des panneaux coulissants, aux couleurs de la cuisine, rendant l’ensemble discret et attrayant.
Le réglage des moteurs s’opère en continu, de manière rapide en silencieuse, jusqu’à la hauteur désirée. L’élévateur est équipé de série d’un système de sécurité anti-écrasement qui garantit une utilisation sans risque.
GENERALITES
- Disponible en version droite.
- Motorisation électrique (vérins) permettant d’ajuster la hauteur du plan de travail.
- Pose facile : fixation murale.
- Système électronique prêt à brancher.
- Bandelette de sécurité anti-écrasements livrée montée sur le châssis.
- Cadre pré-assemblé réglable en inclinaison et en profondeur.
- Réglage latéral des traverses assurant le soutien du plan de travail et permettant de recevoir tiroirs ou tables encastrables.
- Compatible avec évier, plaques de cuisson, plan de travail et tiroirs

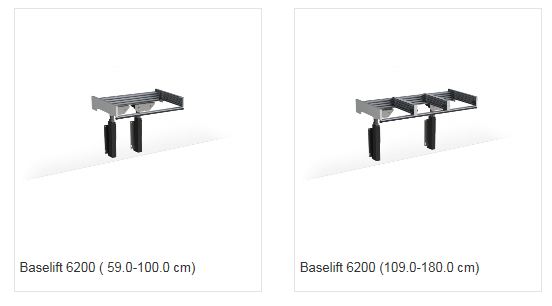

LA GAMME BASELIFT 6200
DONNÉES TECHNIQUES
- Alimentation : 230 V – 50 Hz – 230 W.
- Vitesse d’exécution : 15 mm / sec.

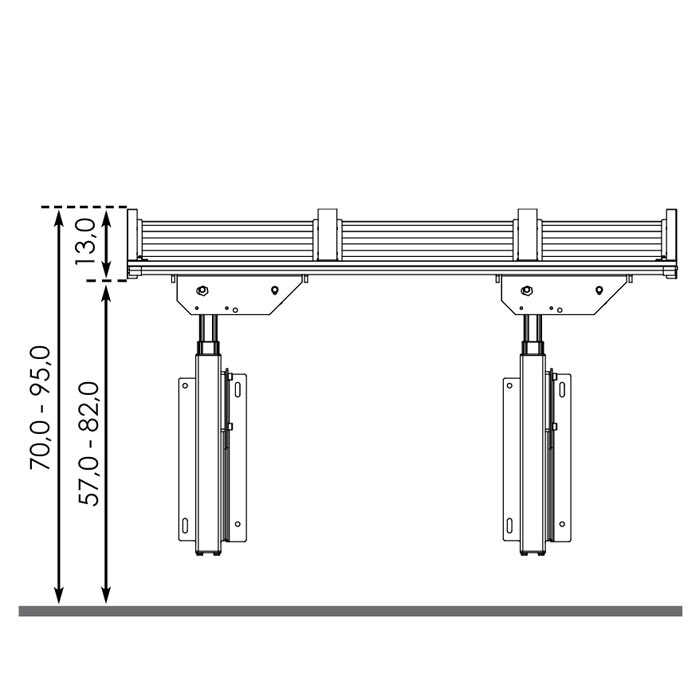

- Amplitude : 300 mm.
- Charge maximale supportée : 100 kg.
- Poids du mécanisme : de 24 à 120 kg selon les modèles.
COMPOSITION DU KIT

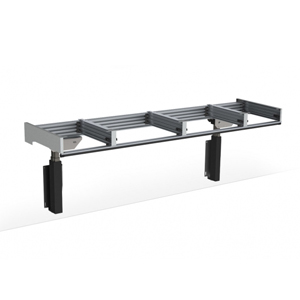

- Le cadre Baselift en aluminium, il est livré pré-assemblé.
- Les traverses réglables latéralement : le nombre de traverses dépend de la longueur de votre cadre Baselift.
- La bande de sécurité anti-écrasements en caoutchouc déjà montée sur le cadre.
- L’interrupteur de commande, à placer sur le bandeau du plan de travail.
- Les vérins motorisés : 2 ou 3 pieds motorisés selon la longueur de votre cadre Baselift.
- Le boitier électronique de contrôle avec les câbles de raccordement vers les bandelettes de sécurité, les vérins et la source d’alimentation.
- Les ferrures de fixation avec les vis pour fixer le panneau coulissant de dissimulation des moteurs.
- Le kit de fixation pour fixer votre plan de travail et votre bandeau.
IMAGES

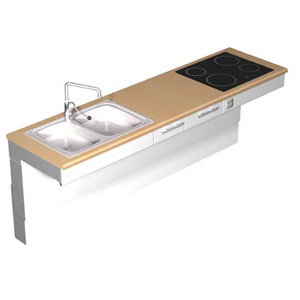

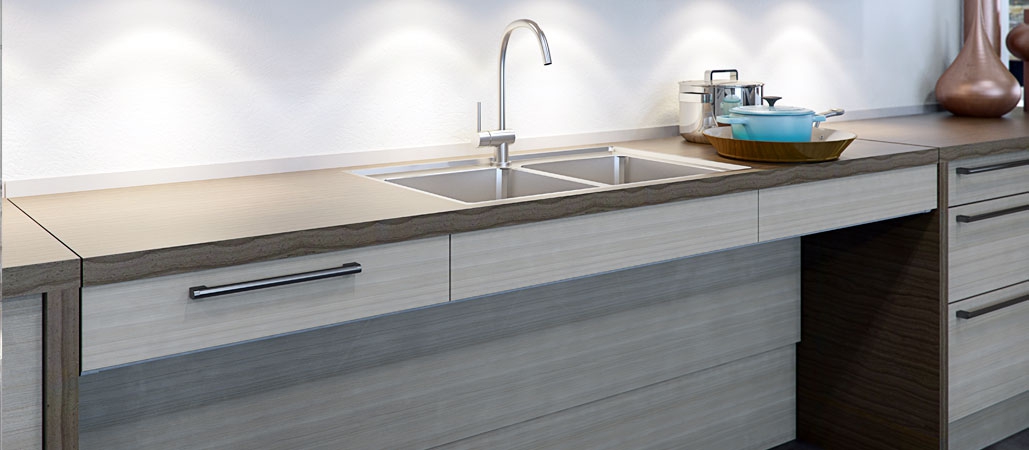

Exemple d’aménagement :
FONCTIONNEMENT
- BASELIFT 6200 permet d’ajuster la hauteur du plan de travail le long d’un mur droit.
- Cette solution convient parfaitement aux plans d’une profondeur de 56 à 61 cm de profondeur.
- Il est également possible d’y installer un évier, une table de cuisson ou encore des tiroirs.
- CONTROLE : l’ajustement optimal se fait par pression continue des boutons de commandes sur le plan de travail ou par télécommande (en option).
- SECURITE : en cas de surcharge (>100 kg), le dispositif s’arrête. L’équipement est également équipé d’un dispositif de sécurité sous la surface du plan de travail qui met fin à la course du meuble si ce dernier rencontre un obstacle.
VIDEOS
REFERENCES
| Largeur du châssis (mm) | Largeur nécessaire pour montage (mm) | Nombre de traverses | Nombre de pieds motorisés | Références |
|---|---|---|---|---|
| 590 | 600 | 2 | 2 | 6200-05901 |
| 690 | 700 | 2 | 2 | 6200-06901 |
| 790 | 800 | 2 | 2 | 6200-07901 |
| 890 | 900 | 2 | 2 | 6200-08901 |
| 990 | 1000 | 2 | 2 | 6200-09901 |
| 1090 | 1100 | 4 | 2 | 6200-10901 |
| 1190 | 1200 | 4 | 2 | 6200-11901 |
| 1290 | 1300 | 4 | 2 | 6200-12901 |
| 1390 | 1400 | 4 | 2 | 6200-13901 |
| 1490 | 1500 | 4 | 2 | 6200-14901 |
| 1590 | 1600 | 4 | 2 | 6200-15901 |
| 1690 | 1700 | 4 | 2 | 6200-16901 |
| 1790 | 1800 | 4 | 2 | 6200-17901 |
| 1890 | 1900 | 5 | 2 | 6200-18901 |
| 1990 | 2000 | 5 | 2 | 6200-19901 |
| 2090 | 2100 | 5 | 2 | 6200-20901 |
| 2190 | 2200 | 5 | 2 | 6200-21901 |
| 2290 | 2300 | 5 | 2 | 6200-22901 |
| 2390 | 2400 | 5 | 2 | 6200-23901 |
| 2490 | 2500 | 5 | 2 | 6200-24901 |
| 2590 | 2600 | 5 | 2 | 6200-25901 |
| 2690 | 2700 | 6 | 3 | 6200-26901 |
| 2790 | 2800 | 6 | 3 | 6200-27901 |
| 2890 | 2900 | 6 | 3 | 6200-28901 |
| 2990 | 3000 | 6 | 3 | 6200-29901 |
| 3090 | 3100 | 6 | 3 | 6200-30901 |
| 3190 | 3200 | 6 | 3 | 6200-31901 |
| 3290 | 3300 | 6 | 3 | 6200-32901 |
| 3390 | 3400 | 6 | 3 | 6200-33901 |
PLANIFICATION
Lors de la planification, veuillez prendre connaissance des points suivants :

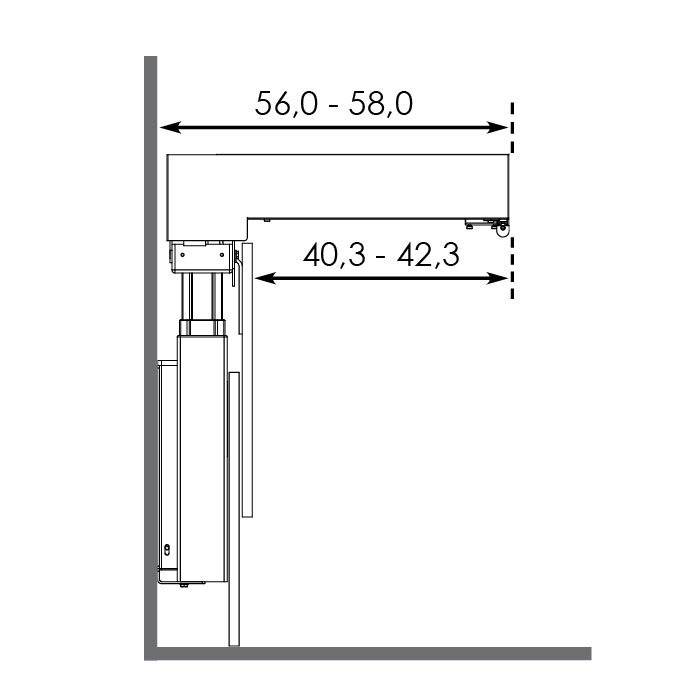

- La profondeur du châssis est de 560mm.
- Vérifiez la solidité du mur, renforcez le si besoin.
- Les évacuations des eaux et câbles électriques doivent être installés sous ou à côté des pieds motorisés.
- Pour l’unité de commande par interrupteur encastré, un espace de 90x90mm est nécessaire.
- Un espace de 5mm de chaque coté du plan réglable est nécessaire pour permettre un mouvement libre.
- Les ferrures de fixation des caches muraux sont incluses.
- Un espace de 15mm entre la partie supérieure du plan de travail et le mur permet le placement d’appliques murales.
INSTALLATION
- Les pieds motorisés sont vissés au mur à 100mm du sol.
- Le châssis est installé sur les pieds pour y être bien positionné (largeur, profondeur, inclinaison).
- L’unité de commande est branchée à une source d’alimentation.
- Façades, plans de travail, éviers, plaques de cuisson peuvent être montés sur le cadre.
