Baselift Corner 6201 : Elevateur de plan de travail en angle

Disponible en version d’angle.
Motorisation électrique (vérins) permettant d’ajuster la hauteur du plan de travail.
Pose facile : fixation murale.
Système électronique prêt à brancher.
Bandelette de sécurité anti-écrasements livrée montée sur le châssis.
Cadre pré-assemblé réglable en inclinaison et en profondeur.
Réglage latéral des traverses assurant le soutien du plan de travail et permettant de recevoir tiroirs ou tables encastrables.
Compatible avec évier, plaques de cuisson, plan de travail et tiroirs.

DONNÉES TECHNIQUES

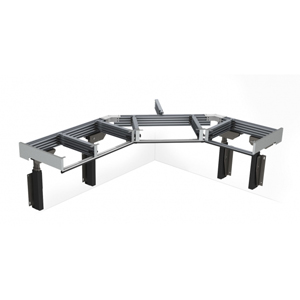

Le cadre Baselift en aluminium, il est livré pré-assemblé.
Les traverses réglables latéralement : le nombre de traverses dépend de la longueur de votre cadre Baselift.
La bande de sécurité anti-écrasements en caoutchouc déjà montée sur le cadre.
L’interrupteur de commande, à placer sur le bandeau du plan de travail.
Les vérins motorisés : 2 ou 3 pieds motorisés selon la longueur de votre cadre Baselift.
Le boitier électronique de contrôle avec les câbles de raccordement vers les bandelettes de sécurité, les vérins et la source d’alimentation.
Les ferrures de fixation avec les vis pour fixer le panneau coulissant de dissimulation des moteurs.
Le kit de fixation pour fixer votre plan de travail et votre bandeau.

GALERIE

FONCTIONNEMENT

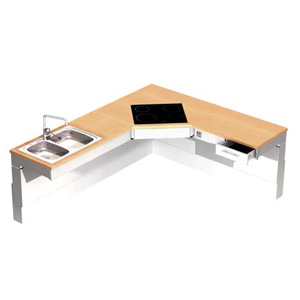

BASELIFT 6201 permet d’ajuster la hauteur du plan de travail le long d’un mur avec angle droit.
Cette solution convient parfaitement aux plans d’une profondeur de 56 à 61 cm de profondeur.
Son angle aménagé permet l’installation d’un évier ou d’une plaque de cuisson sur la partie angulaire.
Il est également possible d’y installer des tiroirs.
CONTROLE : l’ajustement optimal se fait par pression continue des boutons de commandes sur le plan de travail ou par télécommande (en option).
SECURITE : en cas de surcharge (>100 kg), le dispositif s’arrête. L’équipement est également équipé d’un dispositif de sécurité sous la surface du plan de travail qui met fin à la course du meuble si ce dernier rencontre un obstacle

ATTENTION : Pour les solutions d’angle, vous devez commander 2 références pour former les 2 côtés (X et Y).

Largeur des côtés (X et Y) (mm)	Largeur nécessaire pour montage (mm)	Nombre de traverses (B)	Espace pour les accessoires (C)	Nombre de pieds motorisés	Références
1050	1060	1	0	1	6201-10501
1250	1260	2	200	1	6201-12501
1350	1360	2	300	1	6201-13501
1450	1460	2	400	2	6201-14501
1550	1560	2	500	2	6201-15501
1650	1660	3	600	2	6201-16501
1750	1760	3	700	2	6201-17501
1850	1860	3	800	2	6201-18501
1950	1960	3	900	2	6201-19501
2050	2060	3	1000	2	6201-20501
2150	2160	3	1100	2	6201-21501
2250	2260	3	1200	2	6201-22501
2350	2360	3	1300	2	6201-23501
2450	2460	3	1400	2	6201-24501
2550	2560	3	1500	2	6201-25501

Lors de la planification, veuillez prendre connaissance des points suivants :

La profondeur du châssis est de 560mm.
Vérifiez la solidité du mur, renforcez le si besoin.
Les évacuations des eaux et câbles électriques doivent être installés sous ou à côté des pieds motorisés.
Pour l’unité de commande par interrupteur encastré, un espace de 90x90mm est nécessaire.
Un espace de 5mm de chaque coté du plan réglable est nécessaire pour permettre un mouvement libre.
Les ferrures de fixation des caches muraux sont incluses.
Un espace de 15mm entre la partie supérieure du plan de travail et le mur permet le placement d’appliques murale

Les pieds motorisés sont vissés au mur à 100mm du sol.
Le châssis est installé sur les pieds pour y être bien positionné (largeur, profondeur, inclinaison).
L’unité de commande est branchée à une source d’alimentation.
Façades, plans de travail, éviers, plaques de cuisson peuvent être montés sur le cadre.
