- DIAGO 504 est un élévateur électrique pour meuble(s) haut(s) qui peut s’adapter sur des caissons neuf(s) ou existant(s).
- Au delà de l’accessibilité qu’il offre, ce mécanisme présente l’avantage de pouvoir faire descendre jusqu’à 1800 mm de linéaire de meubles avec un seul et même système. C’est donc l’une des solutions les plus économiquement avantageuses.
- Le mouvement de montée / descente s’opère de manière diagonale. Le meuble descend alors en position basse jusqu’au niveau du plan de travail. La course peut cependant s’arrêter à tout moment à la hauteur désirée.
- L’élévateur est disponible en deux largeurs pour convenir à des caissons de largeur comprise entre 60.0 cm et 180.0 cm.
- La plaque de fixation supérieure est réglable en hauteur et permet d’y fixer des caissons de hauteur comprise entre 70.0 et110.0 cm.
- L’épaisseur du mécanisme au dos du meuble représente 11.0 cm, cette cote est à prendre en considération pour un alignement parfait avec d’éventuels caissons adjacents.
- Le DIAGO 504 est équipé d’un système de sécurité anti-écrasement qui garantit une utilisation sereine. Des éclairages peuvent être installés sous l’élévateur.
Généralités
- Cadre réglable et motorisé à course oblique pour meubles hauts.
- Ce dispositif permet de descendre et d’avancer un ou plusieurs caissons hauts qui se fixe(nt) directement sur le cadre. Le cadre se fixe au mur.
- Le mouvement est commandé par interrupteur ou télécommande sans fil. Motorisation électrique.
- Cadre et vérin invisible quand le meuble est en position haute. Un accessoire optionnel (le cache DIAGO en textile) peut dissimuler le cadre alors visible quand le meuble est en position basse.
- Pose facile : fixation murale.
- Electronique Plug & Play : il suffit de brancher les différents câbles au boîtier général de commande.
- Système de sécurité anti-écrasements inclu. La plaque de sécurité fournie à dimension est à fixer à la base du ou des caisson (s).
- Possibilité d’installer plusieurs caissons (largeur max. 1800mm).
- Pour caisson d’une profondeur de 260 à 400mm et d’une hauteur de 700 à 1100mm.
- Ajustement horizontal et vertical du caisson.
DONNÉES TECHNIQUES
- Alimentation : 230 V – 50 Hz – 230 W.
- Vitesse d’exécution : 17 mm / sec.
- Amplitude : 430 mm.
- Charge maximale supportée : 150 kg.
- Poids du mécanisme : de 20 à 47 kg selon les modèles.
FONCTIONNEMENT
- Cette unité de levage permet à tous les utilisateurs de la cuisine d’atteindre facilement le contenu des meubles hauts et ainsi conserver le volume d’espace de rangements accessibles.
- Le dispositif s’installe au dos d’un élément neuf ou existant.

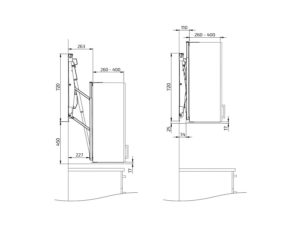

- La descente diagonale du dispositif (d’une amplitude de 43,5cm) permet de descendre et d’avancer le meuble haut jusqu’au rebord du plan de travail.
- Le dispositif est commandé par interrupteur ou par télécommande (en option).
- Le DIAGO est équipé d’une plaque anti écrasement qui se fixe sous l’élément haut qui stoppe immédiatement la course du meuble et le remonte de quelques cm en cas d’obstacle.
- En position haute, le DIAGO est invisible. En position basse, il est possible de dissimuler le cadre avec « le cache DIAGO », un accessoire en option.

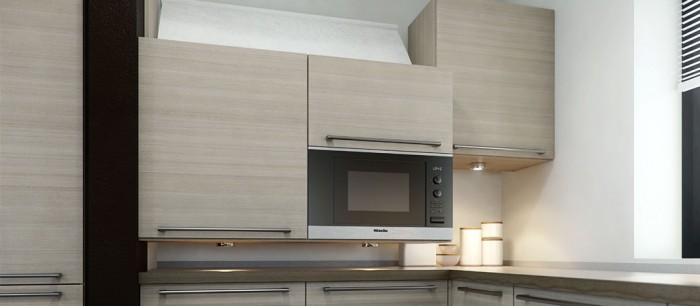

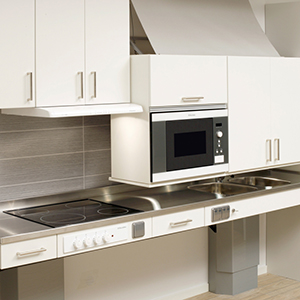

PHOTOS

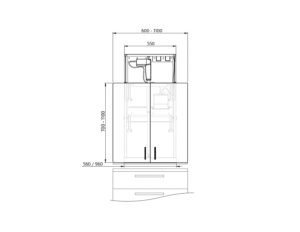

Les Diago de 60 à 110 cm :
Les DIAGO de 120 à 180 cm sont plus larges :
Découvrez le modèle Diago avec télécommande sans fil!

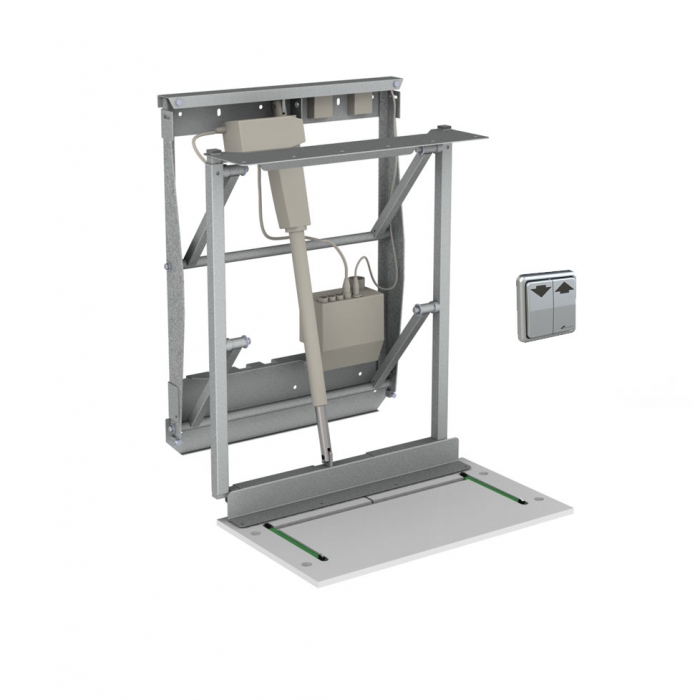

COMPOSITION DU KIT
- 1 cadre en aluminium.
- 1 vérin motorisé (monté sur le cadre)
- 1 boitier électronique de contrôle avec câbles de raccordement (alimentation, plaque de sécurité)
- Les plaques supérieure et inférieure de fixation du caisson avec pièces pour la fixation du caisson.
- 1 plaque de sécurité anti-écrasements avec pièces de montage (fournie à dimension).
- 1 interrupteur de commande.
Accessoires
VIDEOS
REFERENCES
| Largeur extérieure du meuble (mm) | Largueur nécessaire pour montage (mm) | Largeur cadre Diago (mm) | Largeur des équerres de fixation | Largeur des plaques de sécurité fournies à dimension (mm) | Références modèle interrupteur filaire | Références modèle télécommande sans fil |
|---|---|---|---|---|---|---|
| 600 | 610 | 550 | 560 | 600 | 504.06001 | 504.06006 |
| 700 | 710 | 550 | 560 | 700 | 504.07001 | 504.07006 |
| 800 | 810 | 550 | 560 | 800 | 504.08001 | 504.08006 |
| 900 | 910 | 550 | 560 | 450 + 450 | 504.09001 | 504.09006 |
| 1000 | 1010 | 550 | 960 | 600 + 400 | 504.10001 | 504.10006 |
| 1100 | 1110 | 550 | 960 | 600 + 500 | 504.11001 | 504.11006 |
| 1200 | 1210 | 1150 | 1160 | 600 + 600 | 504.12001 | 504.12006 |
| 1300 | 1310 | 1150 | 1160 | 600 + 700 | 504.13001 | 504.13006 |
| 1400 | 1410 | 1150 | 1160 | 600 +800 | 504.14001 | 504.14006 |
| 1500 | 1510 | 1150 | 1160 | 600 + 450 + 450 | 504.15001 | 504.15006 |
| 1600 | 1610 | 1150 | 1560 | 600 + 500 + 500 | 504.16001 | 504.16006 |
| 1700 | 1710 | 1150 | 1560 | 600 + 600 + 500 | 504.17001 | 504.17006 |
| 1800 | 1810 | 1150 | 1560 | 600 + 600 + 600 | 504.18001 | 504.18006 |
Planification
MONTAGE / INSTALLATION
Télécharger la documentation d’installation
